BeamXpertDESIGNER - 激光模拟软件

BeamXpertDESIGNER - 激光模拟软件，实时模拟激光辐射通过光学系统的传播，通过类似 CAD 的 3D 表示提供直观的操作，并使用激光技术语言。激光模拟软件的易学性和显着的交互性使其可以快速获得精确的结果。

精益和快速 - 专注于要点

BeamXpertDESIGNER - 在功能上适应用户

BeamXpertDESIGNER 在功能上精确地适应了激光开发人员和用户的需求，并支持 3D 实时模拟。

工业和研究领域的用户经常面临设计用于激光辐射传播和引导的光学系统的挑战。

在第一步中，BeamXpertDESIGNER 使用数学上相对简单的方法（“光束”模型）来实现非常快速的计算，以便可以实时计算和显示光学系统对激光束特性的影响。

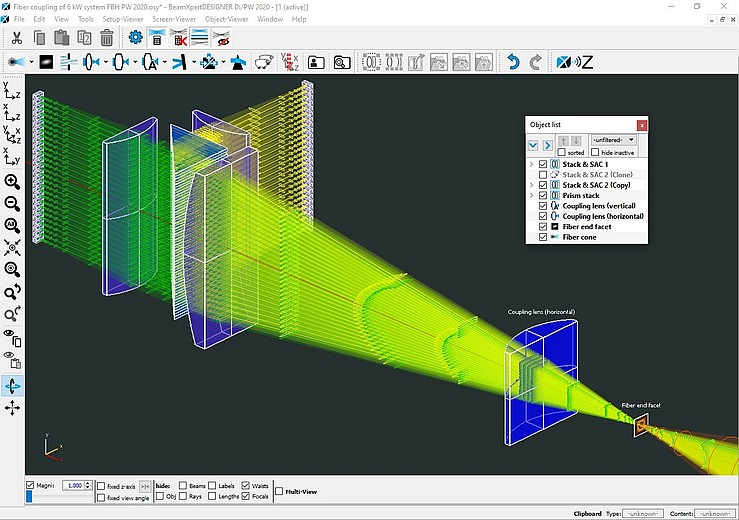

因此，用户可以直接“触摸”和“移动”所有组件，就像在机械设计的 CAD 程序中一样，并立即以视觉和数字方式查看光束路径上的效果。

这就是 BeamXpertDESIGNER 与市场上所有商业光学仿真程序不同的地方，其中输入参数必须费力地输入，并且由于传统的建模方法，结果的呈现明显延迟。

BeamXpertDESIGNER 中可以使用以下基本对象：

· 激光束源
· 雨伞
· 薄镜片
· 厚镜片（也可作为镜子）
· 非球面镜片（也作为镜子）
· 分束器立方体
· 棱镜
· 网格
· 挡板
· 可以对所有对象进行分组、保存和克隆。

所述BeamXpertDESIGNER组分数据库包含总共从以下供应商17955个组件组成：

· 非球面
· 伯恩哈德·哈莉·纳赫弗尔
· 爱特蒙特光学
· 埃克斯马
· 激光2000
· 纽波特
· 奇奥普蒂克
· 罗斯光学 和
· 西格玛柯基
通过指定各种标准，可以在供应商之间搜索合适的镜片。此外，大部分组件都链接到组件提供商的网站。在上述公司的帮助下，数据集保持最新。

这样，用户可以在很短的时间内设计光学系统。

· 以定义的方式准直辐射场
· 在空间中的指定位置创建具有定义的束腰直径或瑞利长度的束腰
· 消除或产生辐射源的散光和
· 以有针对性的方式操纵光束的方向

也可以在短时间内检查（“Ray”模型）如何

· 光学元件的位置、方向或质量的微小偏差会影响结果（公差分析）
· 光学系统对不同的波长做出反应（消色差）
· 激光源光束参数的偏差变得明显（公差分析）
因此，BeamXpertDESIGNER 能够快速高效地设计激光辐射光学系统。

BeamXpertDESIGNER 提供以下信息：

（在“Beam”模型中）:
· 复杂系统中的完整光束路径（包括多次反射）
· 光束位置和方向
· 光束直径（在任何位置）
· 光束发散度
· 光束腰围：位置、直径和瑞利长度
（在“Ray”模型中）：
· 像差的测定
· 非球面组件优化设计
· 通过隔膜传输
· 多模光纤耦合效率
· TEM 00功率包含单模光纤耦合。
